淺談驅動器與設備的電磁相容性要求 EN 61800-3

B0  2021年 02月20日 16:32


很久以前幫客戶整合設備曾經經歷過TUV的認證, 裡面有一個與電磁相容性有關的項目主要用意在於法規要求設備正常運作必須不對於周遭裝置產生電磁干擾當然自身也不要受到別人的干擾. 法規EN 61800-3乃是規範變頻(變速度)驅動器系統(也稱為PDS - Power Drive System)EMC電磁相容性的需求。 一個這樣的驅動器系統廣泛含蓋控制電路電源模組、 電力電子模組與馬達含編碼器,還有諸纜線。請注意PDS並不包含被帶動的設備中的機器機構。

規範中依據使用的場地區分4種類別, C1~C4, C1~C2大致上包含住宅, C2~C4則為工業區。常見的1000V以下的工業用屬於C3,C2則規範住宅與部份工業用途。C4為高電壓工業用途。



通常驅動器搭配適合電源濾波器(line filter)經過實驗室的驗證測試後,才可以通過上述法規的對外界的電磁干擾的門檻這些濾波器從市電或工廠電接進來先通過此電源濾波器再接到驅動器的電源輸入端有區分單相用與三相電源用的濾波器。

長相如第一圖所示。又,專業的驅動器供應商也會提供經由與驅動器或變頻器搭配馬達負載整合測試與驗證,並通過取得認證證書之搭配濾波器供設備整合者選購。如第二圖。



第一圖  三相及單相電源濾波器

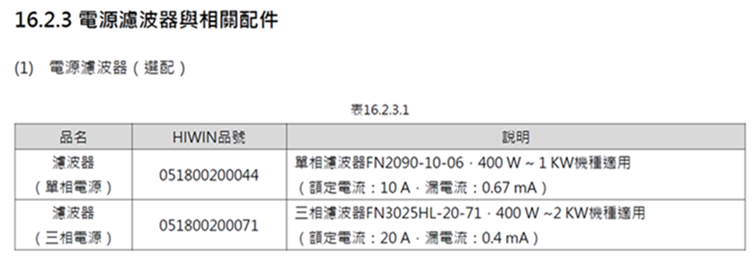

第二圖 驅動器或變頻器廠商提供對應之濾波器選用附件
